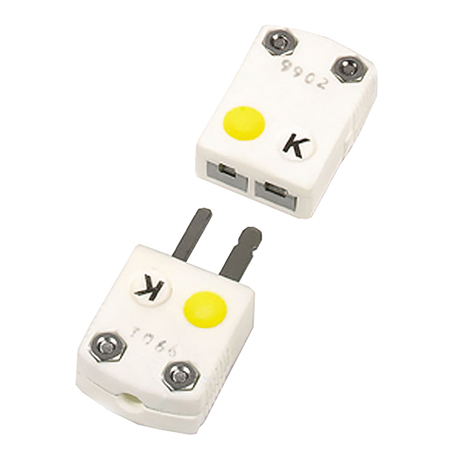

SHX迷你型高温陶瓷热电偶连接器OMEGA陶瓷热电偶插头插座

超高温小型陶瓷连接器

OMEGA独有的高纯铝壳体型号SHX和USHX

额定温度 -29 ~ 650°C (-20 ~ 1200°F)

超坚固耐用陶瓷结构

带可拆卸盖设计的一体式壳体

超大螺钉端子便于接线

可接受最大20 AWG的绞线或单股线

组合十字槽／一字槽螺丝

SHX超小型连接器是与细热电偶测温线配合在高温环境中应用的理想之选。SHX连接器带有持久性色标点，符合ANSI和OMEGA标准；对于污染可能会对工艺过程产生不利影响的高真空炉等应用，UHXH连接器带有一个可去除的色标点。两片式陶瓷结构可确保长使用寿命，而超大螺钉端子则使接线更加方便。

SHX-K-M  超高温公连接器，K型

SHX-J-F  超高温母连接器，J型

SHX-T-F  超高温母连接器，T型

SHX-E-M  超高温公连接器，E型

SHX-G-F  超高温母连接器，G型

SHX-D-M  超高温公连接器，D型

SHX-U-M  超高温公连接器，无补偿或B型，无釉可去除色标点连接器

USHX-K-M  超高温公连接器，K型，无釉可去除色标点

USHX-J-F  超高温母连接器，J型，无釉可去除色标点

USHX-T-F  超高温母连接器，T型，无釉可去除色标点

(1) (2) (3)

SHX

-

K

-

M

选项说明:

(1) 连接器类型 选项:

SHX for 颜色釉连接器与编码点

USHX for 无釉连接器与可移去的彩色圆点

(2) 热电偶分度号 选项:

K for K型

T for T型

J for J型

E for E型

R/S for R / S型

G for G型

C for C型

D for D型

U for 无补偿或B型

N for N型

(3) 连接器触点 选项:

M for 插头

F for 母
